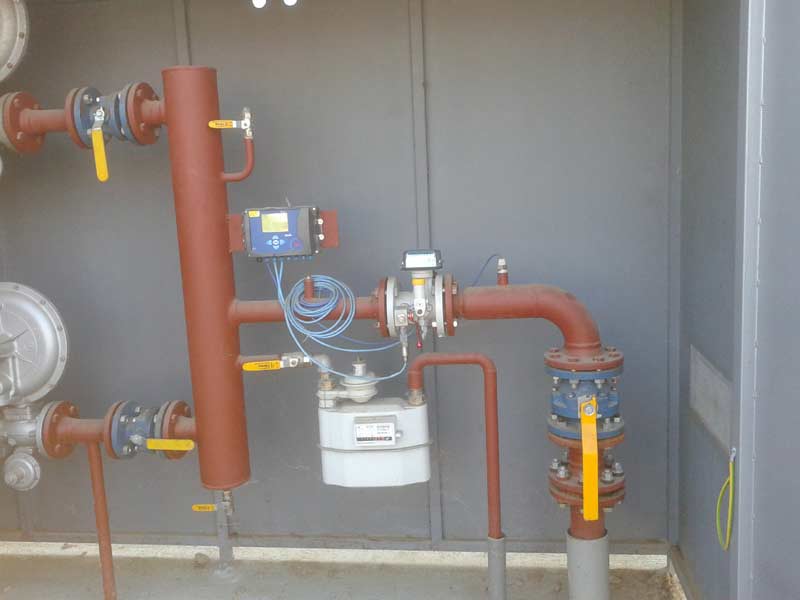

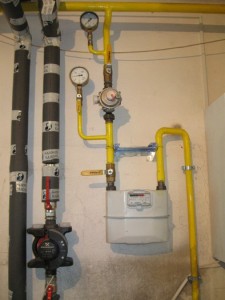

Primjer spoja plinomjera
Temeljem Zakona o zaštiti od požara (NN 58/93 i NN 92/10) te zakona o zapaljivim tekućinama i plinovima (NN 108/95 i NN 56/10) vlasnici građevine, građevinskih dijelova i prostora dužni su, uz ostalo, održavati i plinske instalacije, te o tome posjedovati valjanu dokumentaciju.
Uvjeti i način obavljanja provjere i ispravnosti plinskih instalacija korisnika plina propisan je Pravilnikom o uvjetima provjere ispravnosti plinskih instalacija HSUP-P 601.111 iz 2000. g., Tehničkim propisima za plinske instalacije HSUP-P 600 iz 2002. te Pravilnikom o tehničkim normativima za projektiranje, gradnju, pogon i održavanje plinskih kotlovnica (SL 10/90 i SL 52/90).
Zahtjevi sigurnosti za plinski sustav potrošača plina na temelju kojih se provjerava ispravnost plinskih instalacija određeni su važećim hrvatskim propisima i hrvatskim normama. U nedostatku domaćih propisa i normi ili kod posebnih, netipiziranih ili rijetko korištenih izvedbi plinskih instalacija, uređaja i opreme primjenjuju se Europske Norme (EN) i druga poznata i priznata pravila struke.

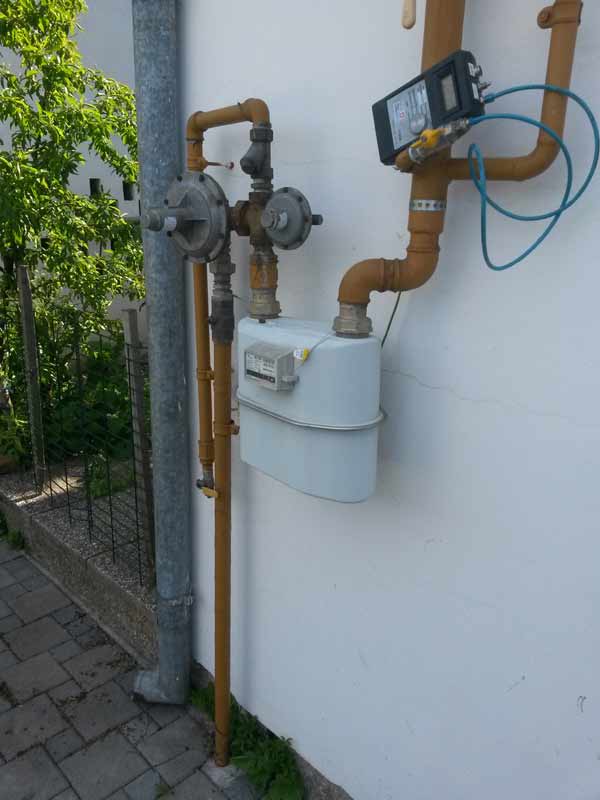

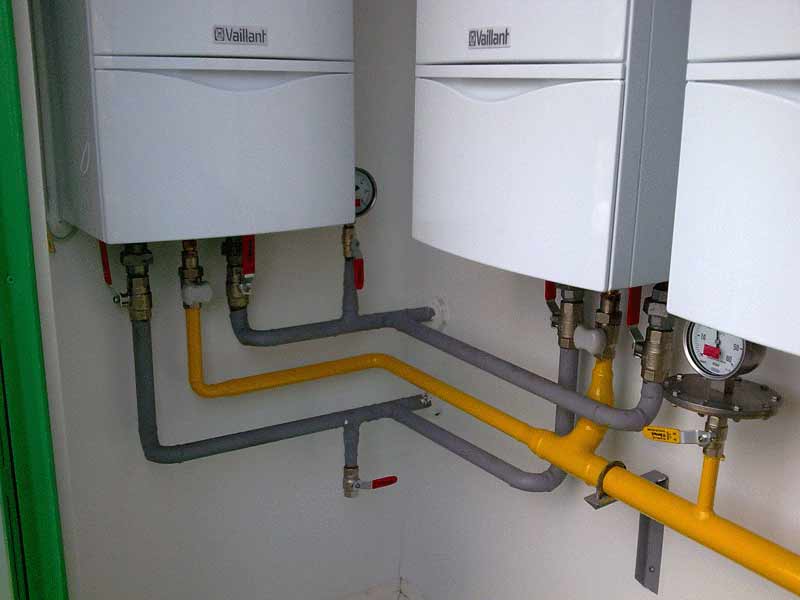

Primjer spoja trošila

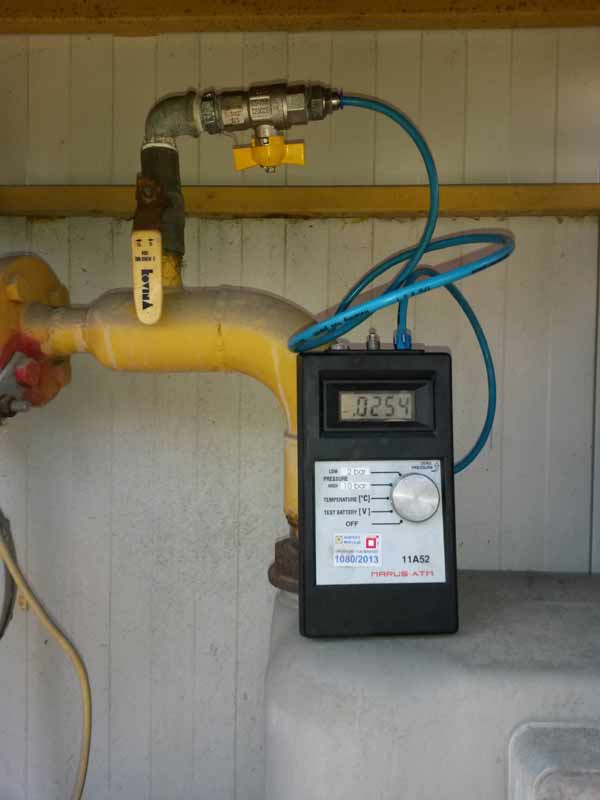

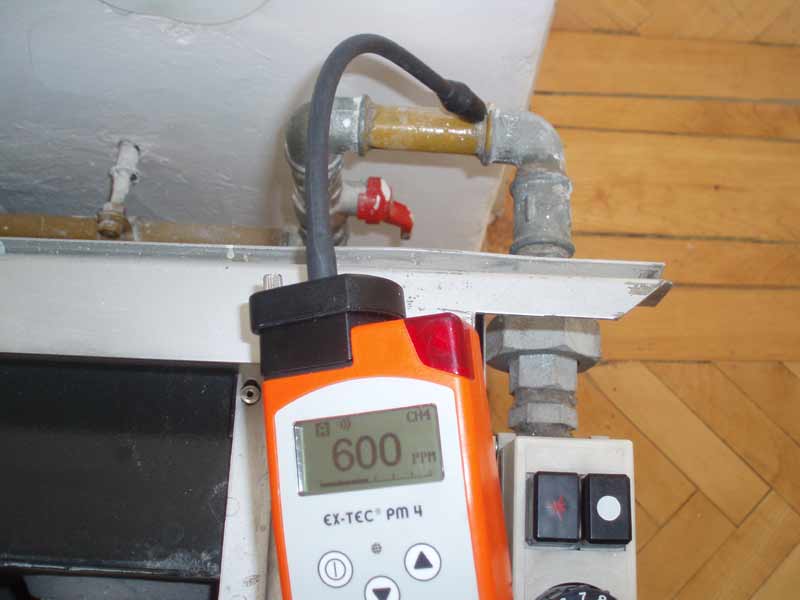

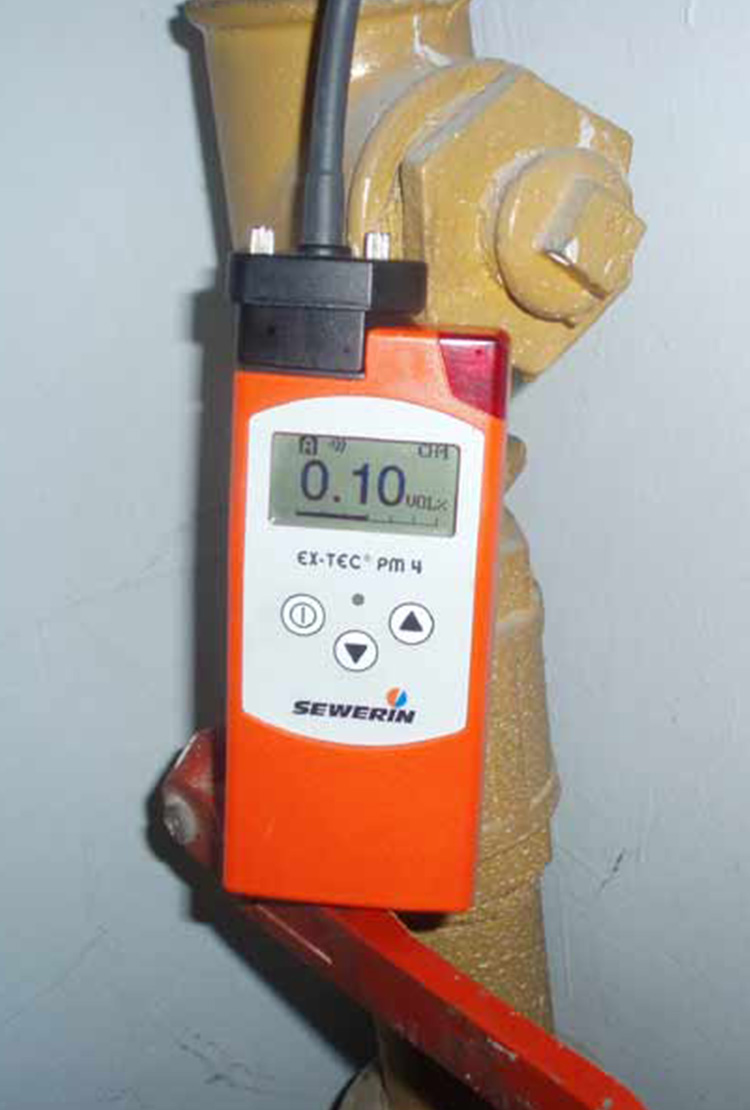

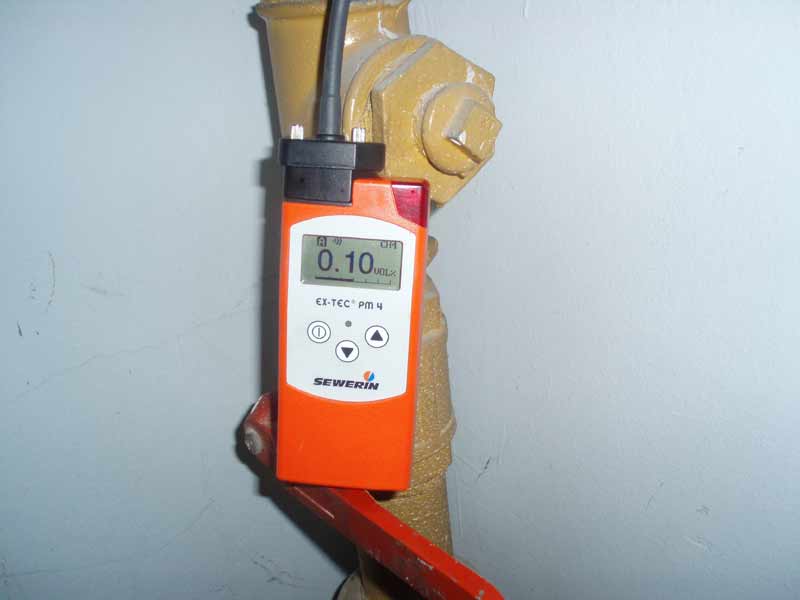

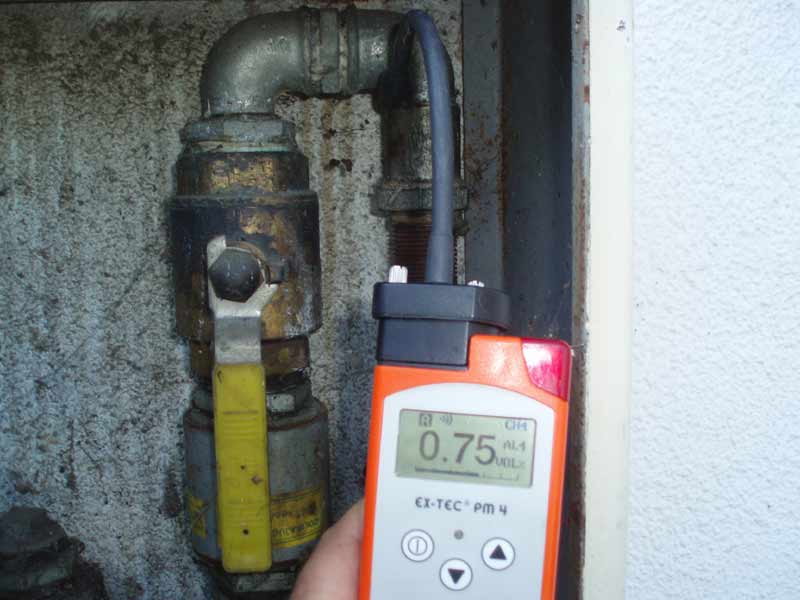

Plinonepropusnost
Ispitivanje plinskih instalacija se provodi glede ispravnosti i nepropusnosti novoizgrađene ili obnovljene (rekonstruirane) plinske instalacije prije puštanja u pogon te periodično, u određenim vremenskim razmacima, te ispitivanje plinske instalacije za ishođenje minimalno tehničkih uvijeta (MTU).
Provjera ispravnosti i nepropusnosti plinskih instalacija
Provjera ispravnosti i nepropusnosti plinskih instalacija zahtijeva pronalaženje nedostataka koji su uzrok neispravnosti i nesigurnosti plinske instalacije:
- propusnost plinskog cjevovoda, uređaja, opreme ili plinskih naprava (trošila)
- nepravilna ili nepouzdana ugradnja plinske opreme i plinskih naprava (trošila)
- nepravilna, nedovoljna ili nepouzdana dobava zraka za izgaranje
- nepravilno, nedovoljno ili nepouzdano odvođenje dimnih plinova
- neispravno, nepouzdano, neodržavano ili korodirano stanje plinske opreme, naprava, zaštitnih i regulacijskih uređaja
- nedovoljan razmak zagrijanih dijelova plinskih naprava i pripadajuće opreme do zapaljivih materijala i dijelova zgrade
Plinska instalacija smatra se ispravnom ako u postupku provjere ispravnosti i nepropusnosti uključujući mjerni postupak ispitivanja propusnosti, nije utvrđen niti jedan gore navedeni nedostatak.
Operator je dužan uskratiti isporuku plina potrošaču kod kojeg u propisanim rokovima nije obavljeno ispitivanje nepropusnosti i ispravnosti plinske instalacije ili je pri ispitivanju utvrđena propusnost ili neispravnost.
Rokovi za ispitivanje ispravnosti i nepropusnosti postojećih unutarnjih plinskih instalacija
Najmanje jedan puta u 8 (osam) godina ispituje se ispravnost i nepropusnost plinske instalacije za:
- (a) stambenu gradevinu do 400 m2
- (b) pojedinačni stan sa instaliranom snagom trošila do 50 kW,
- (c) višestambene gradevine (zajednički djelovi i pojedinačni stanovi) koje u svojem sastavu mogu imati i posebne kućne plinske uređaje za centralno grijanja ukupne instalirane snage do 50 kW.
Najmanje jedan puta u 5 (pet) godina ispituje se ispravnost i nepropusnost plinske instalacije za:
- (a) Pravne osobe (ustanove, obrti i mala gospodarstva) s trošilima pojedinačne snage do 50 kW i ukupne instalirane snage do 100 k W
Najmanje jedan puta u 2 (dvije) godine ispituje se ispravnost i nepropusnost plinske instalacije za:
- (a) tehnološka postrojenja i obrte kod kojih se plinska instalacija smatra oruđem za rad, a pojedinačne snage trošila veće od 50 kW
- (b) tehnološka postrojenja i obrte s instaliranim trošilima ukupne snage veće od 100 kW
- (c) Industrijske kuhinje ukupne snage trošila do 50 kW s prirodnom ventilacijom
- (d) plinske kotlovnice ukupne instalirane snage od 50 do 350 kW
- (e) plinske instalacije sa radnim tlakom od 0,1 do 1 bar
Najmanje jedan (1) puta godišnje ispituje se ispravnost i nepropusnost plinske instalacije za:
- (a) plinske kotlovnice ukupne instalirane snage iznad 350 kW
- (b) plinske instalacije s radnim tlakom vecim od 1 bar
- (c) Industrijske kuhinje s prisilnom ventilacijom bez obzira na ukupno instaliranu snagu trošila
Ispitivanja mogu obavljati isključivo ovlaštene pravne i fizičke osobe.
